Kontrolpanel Purelux Multi-switch Dashboard Controller, 4 enheder, 10-30V

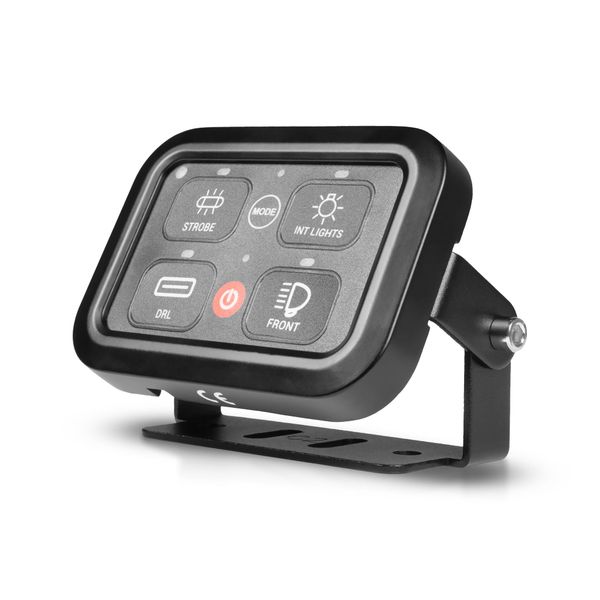

Purelux Multi-Switch Dashboard Controller er et meget alsidigt og praktisk kontrolpanel til styring af op til fire forskellige elektriske enheder, f.eks. fjernlys, advarselsblink, motor- eller sædevarmer. Panelet gør det muligt at styre f.eks. arbejdslys foran, bagved og på siden af bilen separat, mens kontakterne til alle enheder er placeret samme sted. Lysene kan tændes og slukkes individuelt, og med kontakten i midten af panelet kan alle tilsluttede enheder slukkes samtidigt. Alle lamper, der er tilsluttet kontaktpanelet, kan tændes enten konstant, momentant (lyset tændes, når der trykkes på knappen) eller blinkende.

Kontaktpanelet har en RGB-baggrundsbelysning, der automatisk tilpasser sig den omgivende lysstyrke, og farven kan vælges efter humør og behov. Baggrundsbelysningen kan også slukkes ved at trykke én gang på "Mode"-knappen. Der medfølger i alt 45 forskellige ikonklistermærker og fem sorte klistermærker til mærkning af kontakterne. Det gør det nemt at markere, hvilken kontakt der er forbundet med hvilken enhed, og symbolet på kontakten er klart synligt takket være baggrundsbelysningen.

Alle enheder, der er tilsluttet panelet, kan tændes enten konstant, kortvarigt (ved at trykke på knappen i bunden) eller blinkende. Funktionen kan ændres ved at dobbeltklikke på hovedafbryderen i midten af panelet og holde den ønskede knap inde et øjeblik (indikatorlampen blinker = driftstilstanden ændres). På den måde er det f.eks. ikke nødvendigt med et separat blinkrelæ for at få lygterne til at blinke! Derudover er panelet udstyret med en praktisk hukommelsesfunktion, som gør det muligt at tænde lyset i den samme tilstand, som blev brugt, før strømmen blev slukket.

OBS! Afbryderen kan håndtere en effekt på 480W @12V og 960W @24V. Effekten af elektriske apparater, der er tændt på samme tid, kan derfor være i alt 480W (eller 960W). Kredsløb 1 kan tåle en maksimal strøm på 30A, kredsløb 2 en maksimal strøm på 20A, kredsløb 3 en maksimal strøm på 10A og kredsløb 4 en maksimal strøm på 5A. Hvert kredsløb har separate sikringer i kontrolboksen.

Indhold

• Kontrolpanel (4 kontakter)
• Sikringsboks
• Jordfejlsafbryder (40A)
• 4-polet kabel
• 2-polet kabel
• Strømkabel
• 2 forskellige beslag til kontaktpanelet
• Beslag til kontrolboksen
• 50 stk. klistermærker
• Skruesæt
• Farvet tape
• Manual

Teknisk specifikation

• Mærke og model: Kontrolpanel Purelux Multi-Switch Dashboard Controller, 4 enheder, 10-30V
• Anvendelsesområde: Styring af op til 4 elektriske enheder fra samme kontrolpanel
• Driftsspænding: 10-30V
• Effekt: 480W @ 12V, 960W @ 24V
• Maksimal strøm: 40 A
• Beskyttelsesklasse: IP65
• Driftstemperatur: -40 til +105°C
• Godkendelser: CE-mærket
• Andet: Hukommelsesfunktion i panelet
• Garanti: 12 måneder

Tilslutnings anvisninger

Strøm: Tilslut det røde strømkabel gennem hovedsikringen til batteriets pluspol eller en anden strømkilde og den anden ende til det angivne pluspunkt på kontrolpanelet. Tilslut derefter den ene ende af det sorte jordkabel til karosseriet eller et andet fast jordpunkt og den anden ende til det angivne jordpunkt på sikringsboksen.

Tilslutning af kontrolpanelet: Tilslut den ene ende af det medfølgende 4-polede kabel til panelet og den anden ende til den markerede port på kontrolboksen.

Tilslutning af styrestrøm: Hvordan styrestrømmen til kontrolenheden tilsluttes, afhænger af, hvordan du ønsker, at kontrolenheden skal fungere. Hvis kontrolenheden kun skal fungere, når bilen kører, kan strømmen f.eks. tilsluttes parkeringslyset eller tændingen. Hvis du derimod ønsker at kunne bruge betjeningsenheden og aktivere/deaktivere de tilsluttede enheder, selv når bilen er slukket, kan styrestrømmen tilsluttes batteriets pluspol eller en anden konstant strømkilde. Tilslut styrestrømsledningens 2-polede stik til sikringsboksen.

Obs! Den røde LED-indikator ved siden af sikringen viser, om sikringen er sprunget.

Tilslutning af enheder: Tilslut de ønskede enheder til udgangene 1-4 på kontrolboksen. Bemærk det maksimale strømforbrug for hvert enkelt kredsløb.

Valostores tips: Hvis den belysning, du vil tilslutte, overskrider kredsløbets maksimale effekt (480W @12V, 960W @24V), kan du tilslutte belysningen via et separat relækabelsæt. I dette tilfælde forbindes relækabelsættets styrekabel til kredsløbets positive pol, og relækabelsættets positive og jordede kabler forbindes separat. På den måde er det det separate relækabelsæt, der tager sig af belastningen, og ikke kontrolpanelet. Det betyder f.eks., at meget kraftigere belysning kan tilsluttes selv de mindre kredsløb i kontrolpanelet.

Avancerede kontrolpaneltilstande: Som standard tændes de tilsluttede enheder med et tryk på en knap og slukkes med det næste tryk på en knap. Alle knapper på kontrolpanelet kan også programmeres til at tænde de tilsluttede enheder kortvarigt (så længe knappen holdes nede) eller med en stroboskopfunktion (blinkende lys).

Følg disse trin for at skifte tilstand:

1. Tænd for kontrolpanelet
2. Tryk hurtigt to gange på knappen "Mode", og LED-indikatorerne over kontakterne begynder at blinke
3. Tryk på den knap, du vil ændre tilstanden på
4. Test funktionaliteten, hvis tilstanden ikke ændrede sig, skal du genstarte kontrolpanelet og gentage trin 1 til 3.

Du kan finde producentens installations- og tilslutningsvejledning ved at klikke her. (åbner i nyt vindue)
